QPL8831射频放大器芯片的概述及特征应用

2025/7/14 14:56:35

浏览次数: 5

QPL8831是一款超线性GaAs pHEMT 75欧姆平衡放大器，工作频率为5 MHz至1218 MHz。非常适合前向或返回路径中的CATV放大器应用。

特征

•宽工作带宽5MHz至1218MHz

•高增益：17 dB

•OIP3+42 dBm

•OIP2 67 dBm

•P1dB 24 dBm

•5伏，280毫安

•pHEMT GaAs器件技术

•SOIC 8封装

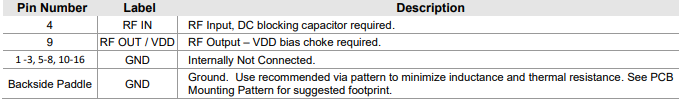

QPL8831射频放大器芯片的概述及特征应用

应用

•HFC光节点和放大器

•DOCSIS 3.1前向路径放大器

•DOCSIS 3.1和4.0返回路径

•平衡天线应用
