AVA-0233LN+ 分布式放大器的概述及特征应用

2025/7/16 14:18:49
浏览次数: 5

AVA-0233LN+是一款GaAs pHEMT MMIC分布式放大器，工作频率为2至30 GHz。该放大器提供16.3 dB增益、2.4 dB噪声系数、+13.6 dB P1dB和+25.7 dBm OIP3的稳定性能，来自仅消耗65 mA的自偏置单+5V电源。控制电压偏置输入VC使增益在整个工作频带内变化超过30 dB。

AVA-0233LN+ 分布式放大器的概述及特征应用

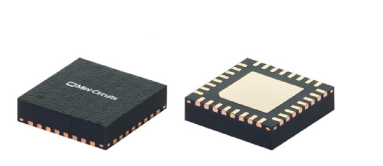

AVA-0233LN+MMIC放大器采用行业标准的5x5mm QFN型封装，内部RF端口与50Ω匹配，便于轻松集成到微波系统PC板中。

AVA-0233LN+ 分布式放大器的概述及特征应用

特征

宽带，2至30 GHz

典型平坦增益响应。16.3 dB±1 dB

典型噪声系数。2.4分贝

5x5mm 32引脚SMT封装

典型增益控制。30分贝

应用

5G MIMO和回程无线电系统

卫星Ka波段通信

测试和测量设备

雷达、电子战和电子对抗防御系统
