MMIC宽带分布式放大器AVA-183MP+的概述及特征应用

2025/7/16 14:22:54

浏览次数: 7

AVA-183MP+是一款GaAs pHEMT MMIC宽带分布式放大器，工作频率为0.05至18 GHz。放大器在+8V电源和160mA电流消耗下工作时，提供16.5 dB的增益、+24 dBm P1dB和+31 dBm OIP3以及1.8 dB的噪声系数典型性能。

AVA-183MP+提供了宽带、低噪声系数、高线性和输出功率的领先组合，从而形成了50Ω匹配的高动态范围放大器。AVA-183MP+的性能特性非常适合用于宽带防御系统和测试与测量设备。放大器采用行业标准的4x4mm QFN封装。

MMIC宽带分布式放大器AVA-183MP+的概述及特征应用

特征

超宽带，0.05-18GHz

高动态范围

P1dB，典型值。+24 dBm

增益，典型值。16分贝

典型低噪声系数。1.8分贝

高OIP3，典型。+31 dBm

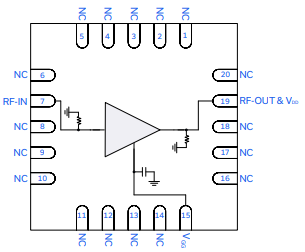

4x4mm 20引脚QFN型封装

应用

5G MIMO和回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统
