AVA-5R183+宽带放大器的概述及特征应用

2025/7/16 14:33:31

浏览次数: 7

AVA-5R183+是一款GaAs pHEMT MMIC宽带放大器，工作频率为0.5至18 GHz。放大器提供14.4 dB的增益、+16.8 dBm P1dB和+27.9 dBm OIP3的典型性能，同时从+5 V电源中汲取85 mA的电流。

AVA-5R183+具有高动态范围和低功耗，使其成为测试和测量设备以及国防系统等宽带应用中的理想接收器增益块。该放大器采用行业标准的4x4 mm QFN封装，内部RF端口与50Ω匹配，便于轻松集成到微波系统PC板中。

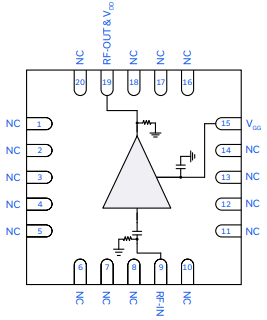

AVA-5R183+宽带放大器的概述及特征应用

特征

超宽带，0.5-18GHz

高动态范围

P1dB，典型值。+16.8 dBm

增益，典型值。14.4分贝

典型噪声系数。3.4分贝

典型低功耗。0.4瓦

OIP3，典型。+27.9 dBm

4x4 mm 20引线QFN型封装

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电系统

卫星通信
