现货MAAM-011206-TR3000射频放大器的概述及特征

2025/7/17 14:10:00
浏览次数: 3

MAAM-011206是一款通用的DC-15 GHz达林顿放大器，在最大电流下具有14.5 dB的典型增益和20.5 dBm的输出功率。输入和输出完全匹配到50O，典型回波损耗>15dB。三阶线性度（OIP3）通常为29 dBm，反向隔离度>21 dB。通过+3V至+5V的单个偏置电压VDD实现功能操作。

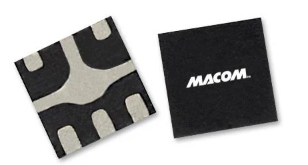

现货MAAM-011206-TR3000射频放大器的概述及特征

特征

·增益：14.5 dB@5 GHz

·无卤素“绿色”模塑料

·无铅1.5 x 1.2毫米6导联TDFN塑料封装

·可调电流

·单偏压操作

·噪声系数：4 dB@5 GHz

·输出P1dB:5GHz时为20.5dBm

·符合RoHS标准

应用

·A&D

·测试与测量

·VSAT/SATCOM

·无线通信
