MACP-010573-TR1000小型、易用、宽带、定向探测器的概述及特征

2025/7/17 15:15:45
浏览次数: 5

MACP-010573属于一系列小型、易用、宽带、定向探测器。通过集成低损耗定向耦合器和内置温度补偿电路，这些探测器提供了一种简单的方法来监测沿传输线在特定方向传播的信号的功率。探测器装在一个微型、表面贴装、无铅塑料包装中。它们需要少量的偏差才能正常运行。总偏置电流小于0.5mA。典型应用包括点对点无线电、IMS、雷达、VSAT、电子战和航空航天与国防系统中的功率监测和调平。表面贴装封装很小，但可以用标准的拾取和放置组装设备进行处理和放置。探测器是在成熟的GaAs工艺上制造的，该工艺具有完全钝化的性能和可靠性。

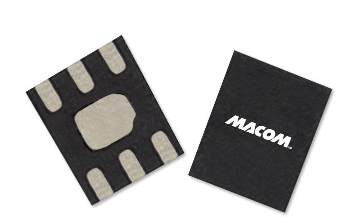

MACP-010573-TR1000小型、易用、宽带、定向探测器的概述及特征

MACP-010573-TR1000小型、易用、宽带、定向探测器的概述及特征

特征

集成定向耦合器

低插入损耗：0.40 dB@20 GHz

最小可检测功率：-18 dBm@20 GHz

内置温度补偿

无铅1.5 x 1.2毫米6导联TDFN塑料封装

无卤素“绿色”模塑料

符合RoHS*标准，兼容260°C回流

应用

·航空航天与国防

·EW

·IMS

·点对点无线电

·雷达

·VSAT
