MAAD-011021-TR0500数字衰减器芯片的概述及特征

2025/7/17 15:18:30
浏览次数: 4

MAAD-011021是一款覆盖直流至30 GHz的宽带6位数字振荡器。衰减位值为0.5 dB LSB（最低有效位）、1、2、4、8和16 dB，总衰减为31.5 dB。衰减误差通常小于+/-0.5 dB，RMS相位误差在20 GHz时小于5度，典型插入损耗在15 GHz时为7.2 dB。在所有频率和衰减状态下，回波损耗通常为12dB。

MAAD-011021-TR0500数字衰减器芯片的概述及特征

衰减器集成了一个逆变器，可以对串联/并联衰减进行单一控制。逆变器需要-5V电源（Vcc）和17mA典型电流，逻辑为0V/+5V。

特征

.6位，0.5 dB LSB，31.5 dB范围

直流至30 GHz操作

集成TTL 0/+5V控制

+/-0.5 dB典型比特误差

低均方根相位4.3@20 GHz

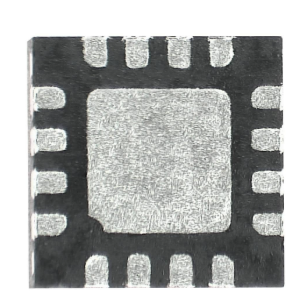

无铅3mm 16引脚PQFN封装

所有控制和偏压的ESD保护

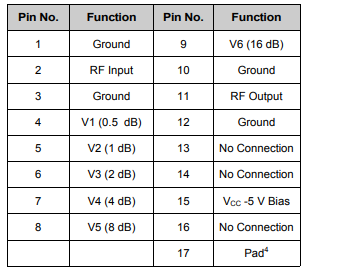

引脚配置

MAAD-011021-TR0500数字衰减器芯片的概述及特征

MAAD-011021-TR0500数字衰减器芯片的概述及特征
