LT3502降压型 DC/DC 转换器的概述及特征应用

2025/7/18 14:23:34
浏览次数: 6

LT3502/LT3502A 是电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 500mA电源开关，采用纤巧型 8 引脚 2mm x 2mm DFN 和 10 引脚 MS10 封装。3V 至 40V 的宽输入电压范围使得 LT3502/LT3502A 很适合对来自各种电源的功率进行调节，包括 24V 工业电源和汽车电池。其高工作频率允许使用纤巧、低成本的电感器和电容器，因而实现了一款非常小巧的解决方案。

LT3502降压型 DC/DC 转换器的概述及特征应用

LT3502降压型 DC/DC 转换器的概述及特征应用

高于 AM 频段的恒定频率避免了对无线电接收的干扰，从而使 LT3502A 特别适合于汽车应用。 逐周期电流限制和频率折返提供了针对短路输出的保护作用。软起动和频率折返消除了启动期间的输入浪涌电流。DA 电流检测在故障条件下提供了进一步的保护。一个内部升压二极管减少了元件数目。

特征

• 3V 至 40V 输入电压范围

• 500mA 输出电流

• 开关频率：2.2MHz (LT3502A)、1.1MHz (LT3502)

• 800mV 反馈电压

• 抗短路性能强

• 软起动

• 低停机电流：< 2μA

• 内部补偿

• 内部升压二极管

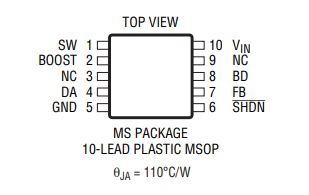

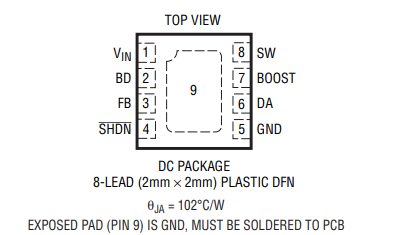

• 耐热增强型 2mm x 2mm 8 引脚 DFN 和 10 引脚 MS10 封装

应用

汽车系统

电池供电设备

壁式变压器调节

分布式供应监管
