TSS-23ULN+超低噪声MMIC放大器的概述及特征
2025/7/21 14:04:42
浏览次数:
11
TSS-23ULN+是一款基于pHEMT的宽带、超低噪声MMIC放大器，具有高P1dB、高IP3和电压控制关断功能。该放大器工作频率范围为10至2000 MHz，典型噪声系数为0.4 dB，增益为20 dB，P1dB为+20.3 dBm，OIP3为+37.3 dBm。这些特性组合使其成为灵敏接收机应用的理想选择。TSS-23ULN+采用单+5 V供电，采用小型、低矮的2x2 mm QFN封装，便于集成到密集的电路板布局中。
特征
低噪声系数，典型值0.4 dB
高增益，典型值20 dB
高OIP3，典型值+37.3 dBm
快速关闭功能，7.5纳秒
单电源电压，70.6 mA时为+5 V

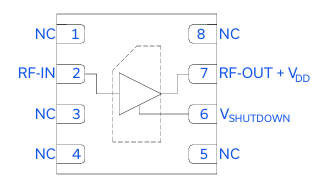

2x2毫米8引脚QFN型封装
应用
蜂窝基础设施
卫星通信
雷达、电子战和电子对抗防御系统
