GP2XA+双向分路器/合路器的概述及特征应用

2025/7/22 11:46:43
浏览次数: 4

Mini-Circuits的GP2XA+是50Ω GaAs MMIC双向分路器/合路器，工作频率为2800至6200 MHz。GP2XA+提供0.7 dB插入损耗、32 dB隔离、0.03 dB幅度不平衡和0.6度相位不平衡的典型性能。作为分路器，它具有出色的功率处理能力，最大功率为10W。这种特性组合使其成为在信号分离过程中保持信号完整性和低信号失真的完美设备，同时还能处理高功率RF信号。

GP2XA+双向分路器/合路器的概述及特征应用

特征

宽带，2800至6200 MHz

典型的出色插入损耗。0.7分贝

典型的出色振幅不平衡。0.03分贝

典型的相位不平衡良好。0.6摄氏度

作为分路器的功率处理，最大10 W

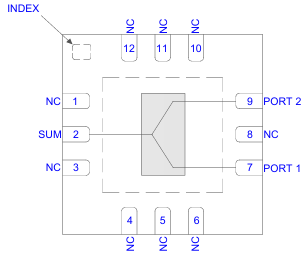

3x3 mm 12引线QFN型封装

GP2XA+双向分路器/合路器的概述及特征应用

应用

回程无线电系统

雷达、电子战和电子对抗防御系统

卫星通信

测试和测量设备

5G Sub6，MIMO无线基础设施系统
