TCW1-422+射频变压器的概述及特征应用

2025/7/23 13:56:01
浏览次数: 2

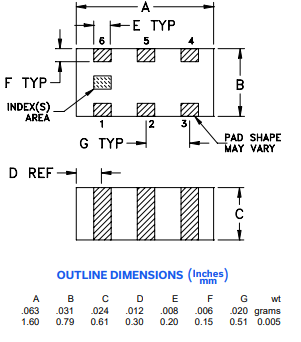

Mini-Circuits的TCW1-422+是一款阻抗比为1:1的微型陶瓷RF平衡-不平衡变压器，适用于3100至4200 MHz的各种无线通信应用。该型号具有低插入损耗、低相位不平衡（相对于180°）、低振幅不平衡和高达2W的射频输入功率处理能力。它提供从输入到输出的直流隔离，使其可用于输出端外部电路的直流偏置。该装置采用LTCC技术制造，采用小巧坚固的陶瓷封装（0.06 x 0.03 x 0.02英寸），适用于恶劣的工作环境。

TCW1-422+射频变压器的概述及特征应用

特征

微小尺寸，0603

低成本

直流馈电能力

坚固的LTCC结构

TCW1-422+射频变压器的概述及特征应用

TCW1-422+射频变压器的概述及特征应用

应用

5G应用

无线通信
