NCS2-282+射频变压器芯片的概述及特征应用

2025/7/23 14:29:16
浏览次数: 7

Mini-Circuits新型射频变压器NCS2-282+将通过系统传播的单端不平衡射频信号转换为许多半导体器件所需的平衡信号。NCS系列为匹配、a/D转换器、片上系统和上/下转换器提供了一种低成本、小尺寸的替代方案。出色的相位和幅度不平衡使该组件成为各种系统和子系统设计中使用的通用构建块。

NCS2-282+射频变压器芯片的概述及特征应用

特征

宽带，625至2815 MHz

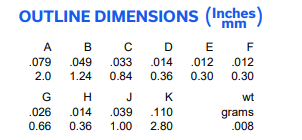

微型尺寸0805，0.079英寸x0.049英寸x0.033英寸

LTCC结构

成本低

可水洗

NCS2-282+射频变压器芯片的概述及特征应用

NCS2-282+射频变压器芯片的概述及特征应用

NCS2-282+射频变压器芯片的概述及特征应用

应用

全球定位系统

WCDMA系统

可生产性成本研究

蜂窝数据
