PMA6-93-10W+（MMIC）功率放大器的概述及关键参数总结

2025/7/28 13:57:36

浏览次数: 5

Mini-Circuits® PM6A-93-10W+ 是一款砷化镓（GaAs）单片微波集成电路（MMIC）功率放大器，工作频率范围为7.1至8.5 GHz。

该放大器内部匹配50Ω，提供28.9 dB的增益、+39.3 dBm的饱和输出功率和+47.1 dBm的输出三阶交调截点（IP3）；工作电压为+8 V，偏置电流为2 A。其输入输出完全匹配，可实现无缝集成，采用6x6毫米28引脚QFN封装。

这些特性使其非常适合用于需要高工作输出功率且保持极低失真的回传无线电系统和雷达系统。

关键参数总结（便于快速查看）：

频率范围：7.1-8.5 GHz

增益：28.9 dB

饱和输出功率：+39.3 dBm

输出IP3：+47.1 dBm

电源电压：+8 V

偏置电流：2 A

封装：6x6 mm 28-lead QFN

应用：回传无线电系统、雷达系统（需高输出功率+低失真）

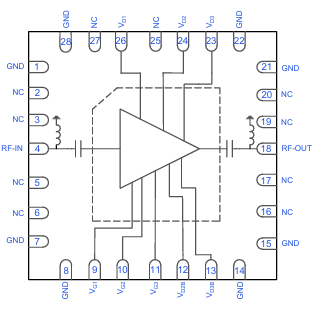

PMA6-93-10W+（MMIC）功率放大器的概述及关键参数总结

特征

高增益，典型。28.9分贝

PSAT高，典型。+39.3 dBm

优秀的PAE，典型。32.6%

6x6 mm 28引线QFN型封装

高标准杆数通信信号的高线性度优化设计

应用

回程无线电系统

雷达系统
