HFHK-4000+陶瓷（LTCC）高通滤波器的概述及特征应用

2025/7/28 14:41:11
浏览次数: 7

Mini-Circuits® HFFK-4000+ 是一款微型低温共烧陶瓷（LTCC）高通滤波器，通带范围为4600至15000 MHz（4.6至15 GHz），适用于多种应用场景。

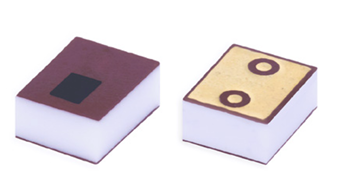

该滤波器采用坚固的单片结构，在宽频带内的典型插入损耗仅为0.9 dB，性能优异。其封装为小型1008陶瓷形式（尺寸约1.0×0.8mm），非常适合高密度信号链PCB布局，可与MMIC（单片微波集成电路）的尺寸和性能完美互补，满足紧凑设计需求。

HFHK-4000+陶瓷（LTCC）高通滤波器的概述及特征应用

此外，LTCC制造工艺确保了滤波器的射频性能变化极小，稳定性高；同时，产品具备出色的环境适应性，能在高湿度、高温等极端条件下可靠工作。

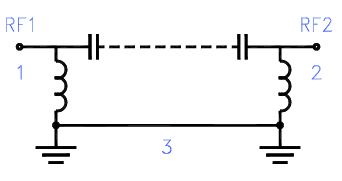

HFHK-4000+陶瓷（LTCC）高通滤波器的概述及特征应用

特征

典型插入损耗。0.9分贝

阻带抑制，典型。75分贝

典型通带回波损耗。16分贝

1008表面安装占地面积

功率处理：6 W

屏蔽结构：防止去谐和EMI

应用

5G低于6 GHz

雷达、电子战、电子对抗防御系统

测试和测量设备

电信和宽带无线系统

WiFi 6E
