NBSF-760+带阻滤波器的概述及关键参数总结

2025/7/28 14:49:24

浏览次数: 9

Mini-Circuits® NBSF-760+ 是一款集总LC带阻滤波器（Lumped LC Bandstop Filter），具备低插入损耗和高抑制性能。

该滤波器的阻带范围为680至840 MHz，同时允许直流（DC）至400 MHz以及1350至1700 MHz频段的信号通过。产品采用高Q值电容与电感设计，以实现低插入损耗，且生产批次间性能一致性高。

关键参数总结：

类型：集总LC带阻滤波器（Lumped LC Bandstop Filter）

阻带范围：680-840 MHz

通带范围：DC-400 MHz、1350-1700 MHz

核心特性：低插入损耗、高抑制性能、高Q值元件、批次间性能一致

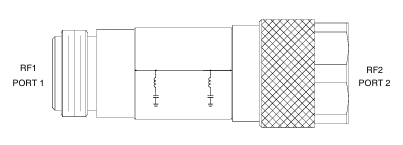

NBSF-760+带阻滤波器的概述及关键参数总结

特征

低插入损耗，典型值0.9 dB。

阻带抑制，典型值42 dB。

连接包

应用

全球定位系统

公共安全电台
