ZX60-100VH+功率放大器的概述及特征应用

2025/7/29 14:05:30

浏览次数: 2

ZX60-100VH+是一款a级、高动态范围、无条件稳定的放大器。它具有非常小的坚固外壳，能够承受输出端的意外开路或短路，并具有反向偏置保护，在困难条件下提高了可靠性。

特征

单+12V操作

宽带宽，0.3至100 MHz，可用于110 MHz

出色的增益平坦度，典型值为±30dBm。

低噪声系数，典型值4 dB。

输出功率，典型值高达+30 dBm。

小型

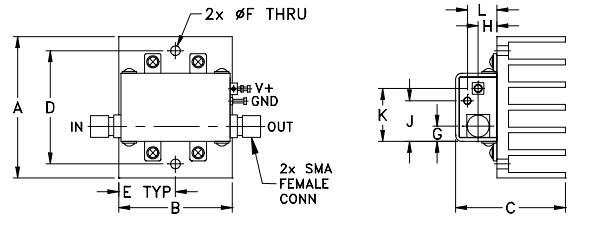

ZX60-100VH+功率放大器的概述及特征应用

应用

缓冲放大器

驱动器放大器

高频通信

实验室使用

仪表

测试设备
