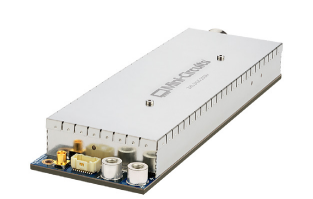

ZHL-2425-250X+射频功率放大器的概述及特征应用

2025/7/29 14:23:27
浏览次数: 6

ZHL-2425-250X+ 是新一代固态模块化高功率连接器式放大器模块，可广泛应用于工业、科学和医疗（ISM）等领域，工作在2400-2500 MHz ISM频段。与传统功率放大器相比，该模块具备诸多优势，例如本地振荡器（LO）应用、精确的频率调谐、出色的频率稳定性、精准的输出功率控制以及更低的供电电压。

ZHL-2425-250X+射频功率放大器的概述及特征应用

这款坚固的放大器能够放大连续波（CW）和脉冲信号，输出功率范围为1W至300W，并内置温度、电流、供电电压、正向功率及反向功率的监测与保护功能。

放大器设有内部关断电路和集成保护功能，在复杂工况下可提升可靠性，几乎杜绝在单通道或多通道系统中损坏的可能。其基本控制可通过少量逻辑信号实现，也能通过用户友好的I²C接口监测正向/反射功率，支持动态负载分析、温度、电流、关断报警、放大器使能及保护报警复位。

特征

输出功率高，300W

2.4至2.5GHz ISM频段

适用于CW和脉冲信号

高增益，典型值为42 dB

效率高，60%

高坚固性

内置温度、正向电流和反射功率监测和保护

用户友好的I2C控制接口
