MNA-4W+宽带低功率放大器的概述及特征应用

2025/7/29 14:48:21

浏览次数: 5

MNA-4W+是一款基于伪晶高电子迁移率晶体管（pHEMT）的宽带单片微波集成电路（MMIC）放大器，具有高有源方向性。该放大器在封装内集成了完整的匹配网络和大部分偏置电路，无需复杂的外部电路，使用极其简便。

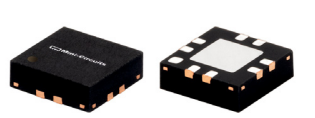

MNA-4W+采用单电源供电（电压范围+2.8V至+5V），良好匹配50Ω阻抗，采用小型薄型3×3毫米8引脚QFN型封装，适合高密度电路板布局。该型号属于MNA系列，有裸片和封装形式可供选择。

特征

集成匹配、直流块和偏置电路

高指向性，典型值19-32dB。

电源电压选择，+2.8 V至+5 V

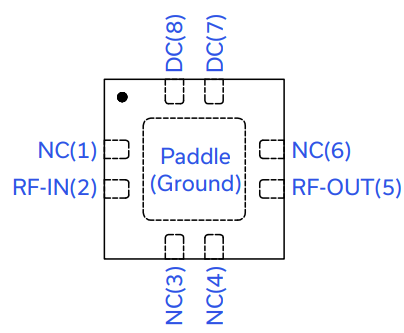

3x3mm 8引脚QFN型封装

输出功率，典型值高达+19dBm。

可水洗

MNA-4W+宽带低功率放大器的概述及特征应用

应用

缓冲放大器

蜂窝基础设施

通信卫星

防守
