ZVE-433X+宽带放大器芯片的概述及特征应用

2025/7/30 14:26:03
浏览次数: 4

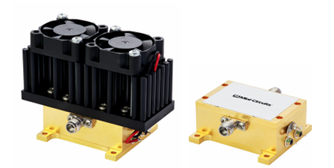

Mini-Circuits的ZVE-433+是一款同轴、宽带、中等功率放大器，工作频率为18至43.5 GHz。该型号在+10至+15 V的单一电源范围内运行，允许用户选择所需的工作电压。内部DC-DC转换电路在整个输入电压范围内保持一致的效率。放大器具有多种直流保护功能，如过压、反向电压和浪涌电流限制，可保护放大器在操作过程中不受损坏。宽带操作与高输出功率相结合，使该放大器成为测试和仪器应用的理想选择。

ZVE-433X+宽带放大器芯片的概述及特征应用

特征

宽带覆盖范围，18至43.5 GHz

出色的增益平坦度，典型值为±2.5 dB。

宽输入直流电压范围，+10至+15 V

反向电压保护

饱和输出功率，典型值30dBm。从26到34 GHz

高指向性，典型值为40 dB。

应用

5G FR2毫米波测试

航空航天与国防

测试与测量

宽带电信

Ka波段卫星通信
