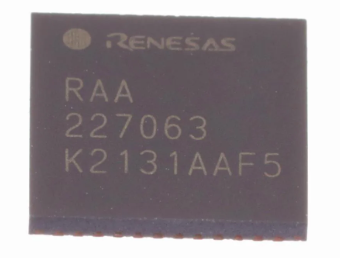

RAA227063瑞萨电子栅极驱动器IC的功能有哪些？

2025/8/1 11:58:57
浏览次数: 3

RAA227063 是一款适用于三相无刷直流（BLDC）电机应用的智能栅极驱动IC。

RAA227063瑞萨电子栅极驱动器IC的功能有哪些？

该器件集成了三个半桥栅极驱动器，能够驱动多达三个N沟道MOSFET桥，并支持4.5V至60V的栅极驱动桥电压。每个栅极驱动器提供高达1A的源极峰值电流和2A的漏极峰值电流，驱动强度可编程，并具备可调节的自适应死区时间，以确保可靠性和灵活性。主动栅极箝位机制可防止米勒效应引起的交叉导通，进一步增强了可靠性。

器件集成了为内部驱动器和逻辑电路供电的电源，以及一个专用的高压侧和低压侧电源，非常适合为外部微控制器供电。

此外，该器件还内置了一个低功耗睡眠模式，在休眠状态下仅消耗20μA电流，可最大限度延长便携式应用中的电池寿命。

驱动器控制输入可配置为三相LIN/Hi或三相PWM模式。

集成了三个带可调增益的相位差分放大器，支持接地侧分流电流检测。低压侧还提供了每相的DS(on)电流检测功能，或可在无传感器运行时通过无刷直流电机的反电动势（back EMF）实现控制。

器件可配置为硬件接口或SPI接口。

若使用硬件配置，关键驱动器工作参数可通过电阻引脚设置；若通过SPI总线进行SPI配置，用户可实现更全面的参数设置和更优的监控能力。

器件还具备丰富的保护功能，包括欠压保护（UV）、过压保护（OV）、桥电压充电泵欠压保护、MOSFET漏源极电压保护、电流检测过流保护（OC）、热警告和关断保护。

故障状态通过专用的nFAULT引脚和SPI状态寄存器指示。
