ISL8014A同步降压型DC/DC转换器的概述及特性分析

2025/8/1 14:24:43
浏览次数: 5

ISL8014A 是一款高效、同步降压型DC/DC转换器，能够将2.8V至5.5V的输入电压转换为稳定输出，支持高达4A的连续输出电流。

该器件采用高频电流控制架构，具有快速瞬态响应和出色的环路稳定性。内部集成了一对低导通电阻（ON-resistance）的P沟道和N沟道MOSFET，以最大化效率并减少外部元件数量。100%占空比工作模式可在4A输出电流下实现低于400mV的压差（dropout voltage）。高频脉冲宽度调制（PWM）开关频率（高达1MHz）支持使用小型外部元件，而SYNC输入可实现多相均流并消除拍频干扰。

ISL8014A 在轻负载时可配置为非连续导电模式（DCM） 或强制连续模式（forced continuous mode）。

ISL8014A同步降压型DC/DC转换器的概述及特性分析

强制连续模式通过减少轻载时的开关损耗，降低噪声和射频干扰（RFI），但会增加轻载时的功耗；非连续模式则在轻载时优化效率。

故障保护功能包括：短路和过流条件下的内部打嗝模式电流限制、输出过压比较器和过温监控。电源良好（Power-Good, PG）输出电压指示器在输出电压稳定时触发，延迟时间为1ms。

ISL8014A 采用节省空间的4mm×4mm QFN无铅封装，暴露焊盘引线框架设计可降低热阻。

器件提供1ms电源良好（PG）定时器功能；关断时，内部放电电路会释放输出电容能量。其他特性包括：内部软启动、内部补偿、过流保护和热关断。

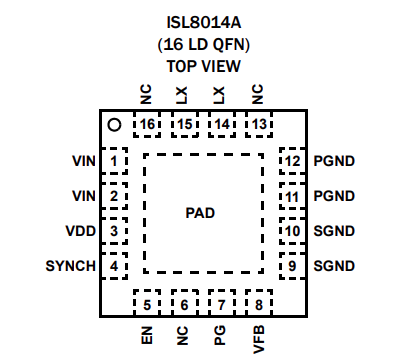

ISL8014A 的16引脚4mm×4mm QFN封装高度仅1mm，最大面积小于0.4in²，完整转换器布局紧凑。

特性（Features）

高效同步降压调节器，效率高达97%

电源良好（PG）输出，延迟1ms

2.8V至5.5V输入电压范围

输出电压精度高（全温/负载/线路范围内±3%）

4A输出电流

与ISL8013A引脚兼容

带预偏置输出的软启动（Start-up with pre-biased output）

内部软启动（2ms典型值）

关断时软停止输出放电功能

PFM模式下静态电流低至35µA

可选强制连续模式

外部同步至4MHz

逻辑控制关断电流小于4µA

100%最大占空比

内部环路补偿

峰值电流限制和打嗝模式短路保护

过温保护

小型16引脚4mm×4mm QFN封装

无铅（RoHS合规）

应用（Applications）

DC/DC模块

I²C/PCI、FPGA和DSP电源

路由器和交换机的插入式DC/DC模块

便携式仪器

测试和测量系统

锂电池供电设备

小型封装（SFP）模块

条形码阅读器
