HPA-20M2G7025+仪器放大器的概述及特征应用

2025/8/5 14:09:21

浏览次数: 1

Mini-Circuits的HPA-20M2G7025+是一款仪器放大器，在20至2700 MHz频带内提供25 W的输出功率，典型的小信号增益为50 dB。该放大器采用半导体技术，可用于广泛的应用。放大器使用内置110/220V电源，使其易于在大多数实验室环境中使用。

它具有热自我保护功能，可防止损坏放大器并提供额外的可靠性。它装在一个轻质铝合金外壳（15.35 x 8.27 x 3.25英寸）中，带有N型连接器，非常适合台式使用。

特征

宽带，20至2700 MHz

高增益，典型值50 dB。

高P1dB，典型值+40 dBm。

高OIP3，+49 dBm典型值。

内置110/220V交流电源

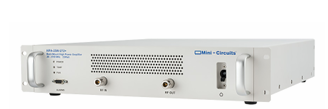

HPA-20M2G7025+仪器放大器的概述及特征应用

应用

通信系统

研发、生产和OTA测试系统

一般实验室应用

测试和测量设备
