HFHK-5000+陶瓷（LTCC）高通滤波器的概述及特征

2025/8/5 14:38:00

浏览次数: 5

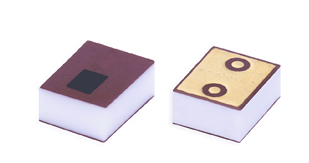

Mini-Circuits的HFHK-5000+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为5600至16000 MHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了1.2 dB的典型插入损耗。

该滤波器采用1008陶瓷小尺寸封装，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

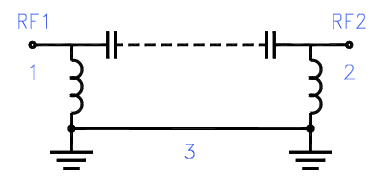

HFHK-5000+陶瓷（LTCC）高通滤波器的概述及特征

特征

典型插入损耗。1.2分贝

阻带抑制，典型。73分贝

典型通带回波损耗。16分贝

1008表面安装占地面积

功率处理：6 W

屏蔽结构：防止去谐和EMI

应用

5G低于6 GHz

雷达、电子战、电子对抗防御系统

测试和测量设备

电信和宽带无线系统

WiFi 6E
