TCD-10-23BDX+表面贴装双向耦合器的概述及特征应用

2025/8/6 11:52:05
浏览次数: 24

Mini-Circuits的TCD-10-23BDX+表面贴装双向耦合器提供10 dB标称耦合，在5至2250 MHz范围内具有出色的平坦度，支持各种应用，包括VHF/UHF、CATV、蜂窝等。该模型具有低主线损耗、高方向性和出色的回波损耗。耦合器采用芯线结构，安装在6引线塑料基座（0.16 x 0.15 x 0.22英寸）上，并包括Mini-Circuits的Tophat®功能，可实现更快、更精确的拾取和放置组装。

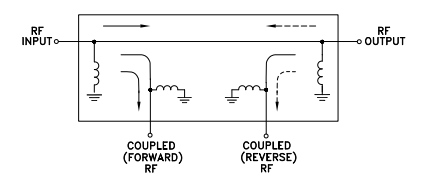

TCD-10-23BDX+表面贴装双向耦合器的概述及特征应用

特征

宽带，5至2250 MHz

低干线损耗，典型值2.0 dB。

出色的回波损耗；典型值为18 dB。

可水洗

引线具有出色的可焊性

TCD-10-23BDX+表面贴装双向耦合器的概述及特征应用

应用

甚高频/超高频

有线电视

蜂窝数据
在线留言询价
推荐阅读
  • ADI(亚德诺)ADP15193热插拔电子保险丝2.6V至5.5V
    点击次数: 6
    2026-09-20
    ADP15193是一款集成设备，适用于需要安全插入和从带电背板上移除电路板的热插拔应用。该设备集成了热插拔控制器、1mΩ功率MOSFET和电子断路器。精确的电流感测电路每1A的MOSFET电流输出42μA。GATE引脚上的电容器设置软启动转换速率，限制涌入电流，并使MOSFET在其安全工作区域（SOA）内运行。其他功能包括可调输入欠压锁定、内部过热保护和电源良好输出。ADP15193采用10针、2mm×3mm、FC2QFN封装，温度范围为-40°C至+125°C。特点：•集成减少了解决方案的规模•集成1mΩ内部功率MOSFET•可调欠压锁定•无外部RSENSE的当前报告•快速输出放电•功率良好输出•灵活性可用于许多独特的设计•2.6V至5.5V工作电压范围•可调节的回转率控制•可调断路器电流阈值•Latchoff或故障后自动重试•安全功能确保准确、坚固的保护•±5%断路器阈值精度•启动时的dI/dt控制•输出预充电检测•热关机应用程序•光学模块•网络交换机•磁盘驱动器电源
  • TPDxE05U06 ESD 保护二极管的简述及特性
    点击次数: 9
    2026-09-20
    TPDxE05U06 是基于单向瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管产品系列，具有超低电容。每个器件的 ESD 冲击消散值高于 IEC 61000-4-2 国际标准规定的最高水平。TPDxE05U06 的超低负载电容使其非常适用于保护任何高速信号引脚。TPDxE05U06 的典型应用 包括以下产品中的信号线：HDMI 1.4b、HDMI 2.0、USB 3.0、MHL、LVDS、DisplayPort、 PCI Express®、eSata 和 V-by-One®HS。特性• IEC 61000-4-2 4 级静电放电 (ESD) 保护• ±12kV 接触放电• ±15kV 气隙放电• IEC 61000-4-4 瞬态放电 (EFT) 保护• 80A (5/50ns)• IEC 61000-4-5 浪涌保护• 2.5A (8/20µs)• IO 电容范围：0.42pF 至 0.5pF（典型值）• 直流击穿电压：6.5V（最小值）• 超低泄漏电流：10nA（最大值）• 低 ESD 钳位电压• 工业温度范围：-40°C 至 +125°C• 简易直通路由封装
  • TLV62568同步降压 DC-DC 转换器布局指南
    点击次数: 5
    2026-09-20
    TLV62568 器件是一款同步降压 DC-DC 转换器，专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。其布局指南主要如下：PCB布局是保持TLV62568器件高性能的重要一步。输入/输出电容器和电感器应尽可能靠近IC放置。这使电源轨迹保持较短。直接且宽地布线这些电源迹线可实现低迹线电阻和低寄生电感。输入和输出电容器的低压侧必须正确连接到电源GND，以避免GND电位偏移。连接到FB的感测迹线是信号迹线。应特别注意避免产生噪音。使这些痕迹远离SW节点。GND层可用于屏蔽。布局示例热考虑因素在低轮廓和精细间距表面安装封装中实现集成电路通常需要特别注意功耗。许多与系统相关的问题，如热耦合、气流、对流表面和其他发热组件的存在，都会影响给定组件的功耗限制。下面列出了提高热性能的两种基本方法：提高PCB设计的功耗能力在系统中引入气流
  • 德州仪器TLV62568同步降压 DC-DC 转换器的简述及特性
    点击次数: 9
    2026-09-20
    TLV62568 器件是一款同步降压 DC-DC 转换器，专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。在中等负载或重载条件下，该器件运行在脉宽调制 (PWM) 模式下，开关频率为 1.5MHz。在轻载情况下，该器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。关断时，流耗减少至 2µA 以下。TLV62568 的输出电压可通过一个外部电阻分压器进行调节。内部软启动电路可限制启动期间的浪涌电流。此外， 还内置了 诸如输出过流保护、热关断保护和电源正常输出等其他特性。该器件提供 SOT-23 和 SOT563 两种封装。特性• 效率高达 95%• 低 RDS(ON)，可在 150mΩ 和 100mΩ 之间切换• 输入电压范围：2.5V 至 5.5V• 可调输出电压：0.6V 至 VIN• 针对轻载效率的省电模式• 针对最低压降的 100% 占空比• 35µA 静态工作电流• 1.5MHz 开关频率• 电源正常输出指示• 过流保护• 内部软启动• 热关断保护• 采用小外形尺寸晶体管 (SOT) 封装• 与 TLV62569 引脚兼容应用• 通用负载点 (POL) 电源• 网络视频摄像头• 机顶盒• 无线路由器
  • EQY-6-283+吸收式增益均衡器的简述及特点、应用
    点击次数: 7
    2026-09-20
    EQY-6-283+是一种吸收式增益均衡器，采用高度重复的GaAs IPD MMIC工艺制造，包含具有负插入损耗斜率的电阻器、电容器和电感器。EQY-6-283+的标称衰减斜率为6.0 dB，采用2 x 2 mm的6引脚微型MCLPTM封装。具备的特点从直流到28 GHz的6.0 dB斜率，可以工作到30 GHz小包装2 x 2 mm MCLP出色的回波损耗，典型值为20dB。应用程序蜂窝基础设施5G宽带通信测试仪器防御
