PMA6-123-10W+ GaAs MMIC功率放大器的概述及特征

2025/8/7 14:09:49

浏览次数: 8

Mini-Circuits的PMA6-123-10W+是一款GaAs MMIC功率放大器，工作频率为10.0至11.7 GHz。内部匹配50Ω 放大器提供30.3 dB的增益、+39.1 dBm的饱和输出功率和+46.1 dBm的输出IP3，同时使用+8 V电源工作并消耗1.5 a的偏置电流。

该放大器在输入和输出端完全匹配，实现了无缝实现，并采用6x6 mm 28引脚QFN封装。这些特性使其非常适合需要高工作输出功率的回程无线电系统和雷达系统，同时保持非常低的失真特性。

特征

高增益，典型。30.3分贝

PSAT高，典型。+39.1 dBm

优秀的PAE，典型。28.3%

高标准杆数通信信号的高线性度优化设计

6x6 mm 28引线QFN型封装

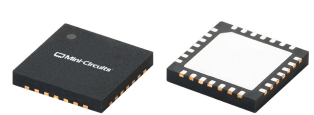

PMA6-123-10W+ GaAs MMIC功率放大器的概述及特征

应用

回程无线电系统

雷达系统
