SXBP-202+带通滤波器芯片的概述及特征

2025/8/8 15:05:37
浏览次数: 4

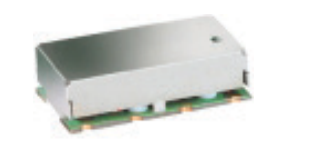

SXBP-202+是一款采用SMT技术制造的平面群延迟带通滤波器。这些单元覆盖202 MHz±4 MHz，在通带内提供良好的匹配和高抑制。该装置使用微型高Q电容器和线焊电感器，具有高可靠性。它具有跨生产批次的可重复性能和跨温度的一致性能。

SXBP-202+带通滤波器芯片的概述及特征

SXBP-202+带通滤波器芯片的概述及特征

特征

•通带上的平坦群延迟（典型值为0.6 ns）

•高抑制40 dB

•微型屏蔽封装

•可水洗

应用

•测试设备

•接收器/发射器

•谐波抑制

•军事
