MDB-73H+宽带混频器的概述及特征应用

2025/8/11 14:12:31
浏览次数: 7

MDB-73H+是一款采用InGap HBT技术制造的宽带混频器，在宽频率范围内提供平坦的转换损耗，具有高IP3。此外，MDB-73H+在宽频范围内具有良好的输入和输出回波损耗，无需外部匹配组件。它具有从一批到另一批的可重复性能，具有非常好的热性能。

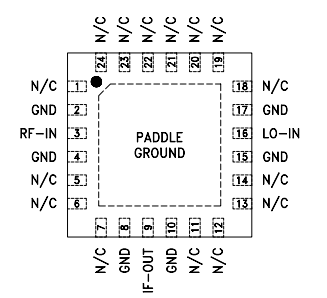

MDB-73H+宽带混频器的概述及特征应用

特征

•宽带2200至7000 MHz

•高L-I隔离，典型值为46 dB。4 GHz

•可用作上下变频器

•小尺寸4毫米x 4毫米x 1毫米

•可水洗

MDB-73H+宽带混频器的概述及特征应用

应用

•卫星上下变频器

•国防雷达和通信

•VSAT
在线留言询价
