ULP-30+低通滤波器的概述及特征应用分析

2025/8/11 14:41:11
浏览次数: 5

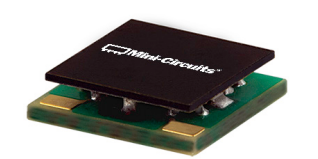

ULP-30+是一款采用SMT技术制造的顶帽封装（尺寸为0.25英寸x 0.25英寸）的低通滤波器。这些单元覆盖直流至30 MHz带宽，在通带内具有良好的匹配性和高抑制性。该型号使用微型高Q电容器和芯片电感器，以实现高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。

ULP-30+低通滤波器的概述及特征应用分析

特征

低插入损耗，典型值1.5 dB。

高抑制，典型值47dB。

良好的回波损耗，典型值为16dB。

插入损耗急剧下降

超微型表面贴装封装

应用

无线通信

接收器/变压器

实验室使用
