TSS-183A+表面贴装MMIC放大器的概述及特征

2025/8/13 14:36:16

浏览次数: 4

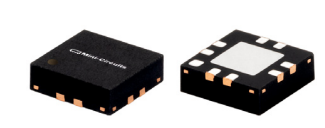

TSS-183A+是一款采用InGaAs PHEMT技术制造的具有关机功能的表面贴装MMIC放大器，是一款高达18 GHz的完全集成增益块。它采用Mini-Circuits行业标准的3x3mm MCLP封装，具有出色的射频和热性能。

TSS-183A+将整个匹配网络与封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使TSS-183A+非常灵活，使用简单明了。

特征

快速关机，29纳秒

增益，典型值13.6 dB。平坦度，±0.9 dB

输出功率，典型值高达+17.9 dBm。

出色的隔离性能，典型值为36 dB。

正电源电压，+5.0V

集成直流模块、偏置三通和微波旁路电容器

无条件稳定

应用

军事电子战和雷达

数据库

宽带隔离放大器

微波点对点无线电

卫星系统
