TCD-17-282X+定向耦合器的概述及特征应用

2025/8/13 14:50:44
浏览次数: 3

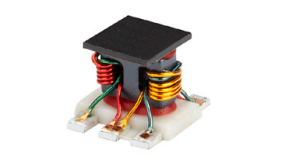

Mini-Circuits的TCD-17-282X+表面贴装定向耦合器提供17 dB标称耦合，在5至2850 MHz范围内具有出色的平坦度，支持各种应用，包括VHF/UHF、有线电视、蜂窝、卫星通信等。该模型具有低主线损耗、高方向性和出色的回波损耗。耦合器采用芯线结构，安装在6引线塑料基座（0.16 x 0.15 x 0.16“）上，并包括Mini-Circuits的TopHat®功能，可实现更快、更准确的拾取和放置组装。

TCD-17-282X+定向耦合器的概述及特征应用

特征

•宽带，5至2850 MHz

•主线损耗低，典型值为1.9 dB。高达2850 MHz

•可水洗

•引线具有出色的可焊性

应用

• VHF/UHF • PCS

•ISM•PCN

•蜂窝•UMTS

•全球定位系统
