ADL5902是一款真均方根响应功率检波器，当采用单端50 Ω信号源驱动时，测量范围为60 dB。这一特性使得该器件无需巴伦或任何其它形式的外部输入调谐，因此具有极高的频率灵活性，工作频率最高可达9 GHz。
ADL5902适用于各种高频通信系统和要求对信号功率做出精确响应的仪器仪表。它易于使用，仅需5 V单电源和几个电容便可工作，能够采用单端输入或通过巴伦采用差分输入进行驱动。ADL5902可以在100 MHz以下至9 GHz以上的频率范围内工作，不仅支持均方根值在1 mV至1 V以上的输入，而且具有较大波峰因素，超过了精确测量WiMAX、CDMA、WCDMA、TD-SCDMA、多载波GSM和LTE信号的要求。
工作原理
ADL5902 是一款 50 MHz 至 9 GHz 的真有效值响应检测器，在 2.14 GHz 时测量范围为 65 dB，在高达 6 GHz 的频率下测量范围大于 56 dB。它采用改良的 AD8362 架构，扩展了频率范围并提高了高频下的测量精度。在整个动态范围内，传输函数的峰峰值纹波降至±0.1 dB。真有效值输出测量的温度稳定性在 -40°C 至 125°C 的规定温度范围内，误差通常小于±0.3 dB，这通过专有技术实现。该器件能准确测量具有高峰均比（波峰因数）的波形。

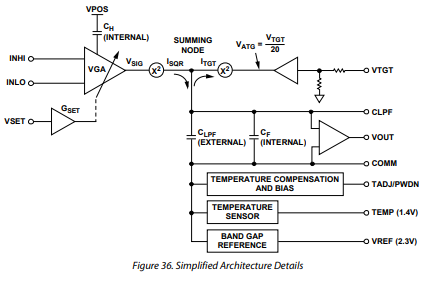

ADL5902 包含一个高性能自动增益控制（AGC）环路。如图 36 所示，AGC 环路由宽带可变增益放大器（VGA）、平方律检测器、幅度目标电路和输出驱动器组成。
