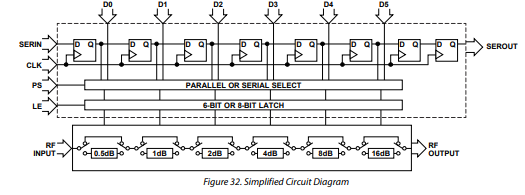

ADRF5720 集成了一个 6 位固定衰减器阵列，可提供 31.5 dB 的衰减量，步进为 0.5 dB。集成衰减器驱动器支持串行和并行模式控制。
请注意，当提及本部分中的多功能引脚的单一功能时，仅涉及与该功能相关的引脚部分。
上电序列
建议在正电源电压线（VDD）和负电源电压线（VSS）上使用旁路电容，以滤除高频噪声。
上电序列如下：
连接 GND。
施加 VDD 和 VSS 电压。为避免上电期间 VDD 产生电流瞬变，应在 VDD 之后上电 VSS。
上电数字控制输入。然而，数字控制输入的上电顺序并不重要。但在数字控制电源（若单独供电）和 VDD 电压上电前，切勿向内部 ESD 结构施加正向偏压。为避免此类损坏，建议在控制输出端串联一个 1 kΩ 电阻，以限制流入或流出控制器引脚的电流。若控制引脚未连接至逻辑电源，可在上电 VDD 后使用上拉或下拉电阻将其拉至固定电压。
向 ATTIN 或 ATTOUT 施加射频输入信号。
下电序列与上电序列相反。
上电状态
ADRF5720 内置上电复位电路。当施加 VDD 和 VSS 电压且 LE 置为低电平时，该电路会将衰减器设置为最大衰减状态（31.5 dB）。
射频输入和输出
两个射频端口（ATTIN 和 ATTOUT）均解耦至 0 V。当射频线电位为 0 V 时，射频端口无需阻塞电路。
射频端口内部匹配至 50 Ω，因此无需外部匹配元件。对于宽带应用，不建议使用阻抗匹配，以免在高频下造成插入损耗和衰减精度下降。
ADRF5720 支持较低功率电平下的双向操作。ATTIN 和 ATTOUT 端口的功率处理能力不同，双向操作的功率处理能力由 ATTOUT 端口定义。
