ADRV9006 是一款高度集成的射频（RF）收发器，可配置用于广泛的应用场景。该器件集成了实现收发功能所需的全部 RF、混合信号和数字模块，采用单芯片设计。通过可编程特性，其两个接收通道和两个发射通道可用于时分双工（TDD）和频分双工（FDD）系统，适用于移动无线电和蜂窝标准。
ADRV9006 包含由低压差分信号（LVDS）和 CMOS 同步串行接口（CSSI）组成的串行接口链路。接收通道和发射通道均提供低引脚数且可靠的数据接口，可连接至现场可编程门阵列（FPGA）或其他集成基带解决方案。

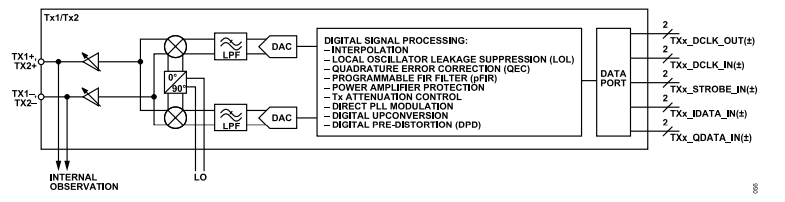

ADRV9006 具备直流（DC）偏移、本振（LO）泄漏和正交误差校正（QEC）的自校准功能，通过集成微控制器内核在温度和输入信号条件变化时维持高性能水平。器件随附固件，可自动调度所有校准流程，无需用户干预，提供实现直接变频系统所需的全部数字处理、混合信号、锁相环（PLL）和 RF 模块。有关发射机数据路径概述，请参见图。
发射机
ADRV9006 采用直接变频发射机架构，包含两个完全相同且可独立控制的通道。
ADRV9006 配备一个可选的、全可编程 128 抽头有限脉冲响应（FIR）滤波器。FIR 滤波器的输出送入一系列插值滤波器，在进入数模转换器（DAC）之前提供额外滤波和数据速率插值。每个 DAC 具有可调采样率，且在满量程范围内保持线性。
DAC 输出产生基带模拟信号。同相（I）和正交（Q）信号首先经过滤波以去除采样伪像，然后送入上变频混频器。在混频器级，I 和 Q 信号重组并调制到载波频率，随后传输至输出级。每个发射链路提供宽范围的衰减调节和精细的粒度控制，帮助设计人员优化信噪比（SNR）。
