TLE42764单片集成低压差稳压器的简述及特征

2025/8/18 14:08:27
浏览次数: 5

TLE42764是一款单片集成低压差稳压器，适用于高达400mA的负载电流。高达40V的输入电压可调节为可调或5V的固定电压，精度为±2%。该设备专为汽车应用的恶劣环境而设计。因此，通过实施输出电流限制和超温关闭电路，可以防止过载、短路和超温情况。TLE42764也可用于需要2.5V至20V稳定电压的所有其他应用。

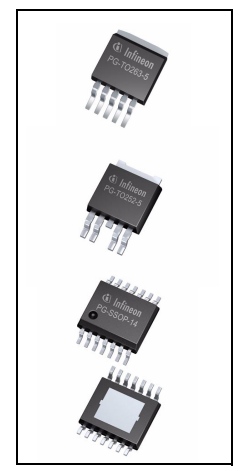

TLE42764单片集成低压差稳压器的简述及特征

由于其非常低的静态电流，TLE42764专用于永久连接到VBAT的应用。此外，该设备可以通过启用输入关闭，将电流消耗降低到10µA以下。

特征

•电流消耗极低

•可调5-V固定输出电压±2%

•输出电流高达400mA

•启用输入

•极低的压降电压

•输出电流限制

•超温停机

•反极性保护

•-40°C至150°C的宽温度范围

•绿色产品（符合RoHS标准）

应用

一般汽车应用
