SXBP-70W+带通滤波器的简述及特征应用

2025/8/25 14:36:11

浏览次数: 3

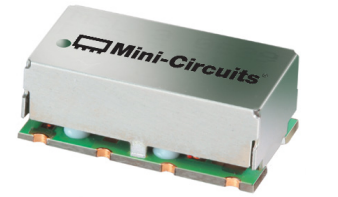

SXBP-70W+是一款采用SMT技术制造的屏蔽封装的50W带通滤波器。该带通滤波器覆盖50至90 MHz。该滤波器采用高Q电容器和焊线电感器构建，具有高可靠性。该滤波器具有更清晰的截止，非常适合中频信号处理应用。

特征

•中频频率

•插入损耗极低，典型值为0.5 dB

•平坦群延迟响应，典型值为2ns

•微型屏蔽封装

应用

•卫星基站

•中频信号处理

•军用高可靠性系统

•谐波抑制
