RKK-4-112+倍频器芯片的简述及特征应用

2025/8/25 15:00:52
浏览次数: 4

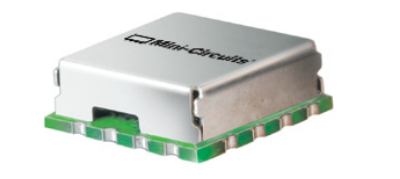

Mini-Circuits的RKK-4-112+倍频器提供4的乘法因子，将200至275 MHz的输入频率转换为800至1100 MHz的输出频率，支持合成器、本地振荡器、卫星上下变频器等应用。该型号的输入功率范围为+17至+23 dBm，转换损耗低，谐波抑制良好。乘法器采用微型屏蔽表面贴装封装（0.50 x 0.50 x 0.18英寸），带有环绕式端子，具有出色的可焊性。

RKK-4-112+倍频器芯片的简述及特征应用

特征

 • 宽带

 • 高排放F1，36 dBc型；F2，30dBc型；F3，30dBc型；F5，23 dBc型。

 • 水洗

应用

•合成器

•本地振荡器

•卫星上下变频器
