TGP2102数字移相器的简述及特性应用

2025/8/28 15:00:26
浏览次数: 4

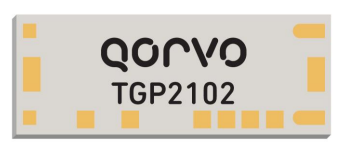

Qorvo的TGP2102是一款5位数字移相器MMIC，采用Qorvo经过验证的0.25um功率pHEMT工艺，支持各种Ka波段相控阵应用，包括军用雷达。5位设计采用紧凑的拓扑结构，实现了1.41平方毫米的管芯面积和高性能。TGP2102提供5位数字相移功能，在32至37 GHz的带宽内具有标称7dB的插入损耗和5°RMS相移误差。

TGP2102数字移相器的简述及特性应用

TGP2102需要最少的片外组件，并在-5V的控制电压下运行。每个器件都在晶圆上进行了射频测试，以确保性能符合要求。该设备以芯片形式提供。

特性

•频率范围：32至37 GHz

•7 dB标称插入损耗

•35 GHz时3.5°RMS相位误差

•35 GHz时0.4 dB RMS幅度误差

•负控制电压

•单端逻辑

•0.25um pHEMT 3MI技术

•芯片尺寸：1.88 x 0.75 x 0.1毫米（0.074 x 0.030 x 0.004英寸）

应用

•军用雷达

•发送/接收

•大规模MIMO
