MACOM AT-106-PIN数字衰减器芯片的简述及特征

2025/8/29 13:58:04
浏览次数: 1

MACOM的AT-106-PIN是一款GaAs FET 6位数字衰减器，最小步长为1dB，总衰减为50dB。该衰减器和集成TTL驱动器采用密封的陶瓷24引脚表面安装封装。AT-106-PIN非常适合在需要精度、快速切换、极低功耗和低互调产品的地方使用。典型应用包括精密接收器电路和其他增益/调平控制电路中的动态范围设置。

特征

衰减：1 dB至50 dB

温度稳定性：从-55°C到+85°C，典型值为±0.18 dB

低直流功耗

密封表面安装封装

集成TTL驱动器

50 欧姆标称阻抗

无铅CR-13包装

260°C回流兼容

符合RoHS标准

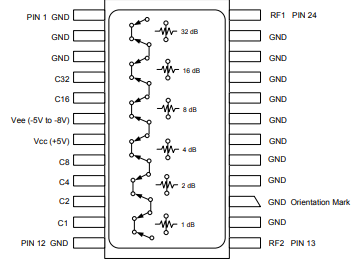

MACOM AT-106-PIN数字衰减器芯片的简述及特征
