CSFD25无源桥式二极管倍频器的简述及特征

2025/8/29 14:08:01
浏览次数: 1

CSFD25是一款无源桥式二极管倍频器，专为大容量无线和测试设备应用而设计。该设计利用肖特基桥四元二极管和宽带平衡-不平衡转换器来获得优异的性能。由于使用高温焊料和内部使用的焊接装配工艺，使其成为半自动化和自动化装配的理想选择。

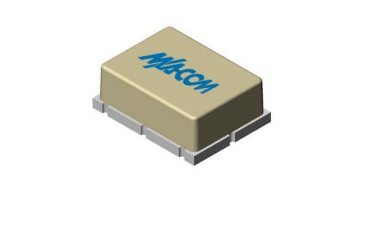

CSFD25无源桥式二极管倍频器的简述及特征

特征

·输入：10至2400 MHz

·表面安装

·输入驱动电平+10 dBm（标称）

·输出：20至4800 MHz
