MA4FCP200芯片PIN二极管的简述及特征

2025/8/29 14:16:48
浏览次数: 5

MACOM的MA4FCP200是一种硅倒装芯片PIN二极管，采用获得专利的HMIC工艺制造，可提供可重复的电气特性。这种二极管是使用为极低寄生效应设计的工艺在外延晶片上制造的。二极管用氮化硅完全钝化，以尽量减少漏电流。芯片还具有额外的聚合物层，用于冲击和划痕保护，以防止在处理过程中损坏有源区。小外形和低0.05pS RC产品使该器件可用于需要多掷开关和开关移相器电路的场合。

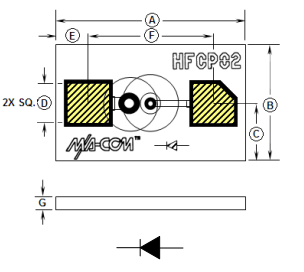

MA4FCP200芯片PIN二极管的简述及特征

特征

低串联电阻

低电容

快速切换速度

氮化硅钝化

聚合物防刮擦保护

符合RoHS标准
