MA4SW410 PIN二极管开关的简述及特征应用

2025/8/29 14:23:56
浏览次数: 4

MA4SW410是一款SP4T、串联分流、宽带、PIN二极管开关，采用MACOM的专利HMICTM（异质微波集成电路）工艺制造。该工艺允许将形成串联分流二极管和通孔的硅基座嵌入低损耗、低色散玻璃中。通过在电路元件之间加入小间距，结果“是HMIC芯片在高达26.5GHz的频率下具有低插入损耗和高隔离度。它被设计为用作中等功率、高性能的开关，与使用分立元件的类似设计相比，其性能更优越。芯片的顶面由聚合物涂层保护，用于手动或自动处理，大型金焊盘有助于促进低电感带的连接。芯片背面的金金属化允许通过80/20、金/锡焊料或导电银环氧树脂进行连接。MA4SW410是一种高性能开关，适用于需要高隔离插入损耗比的多频带ECM、雷达和仪表控制电路。使用标准±5V、TTL控制、PIN二极管驱动器，可实现50nS的开关速度。

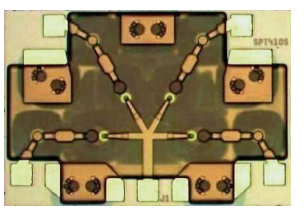

MA4SW410 PIN二极管开关的简述及特征应用

特征

•宽带

•规定频率为50 MHz至20.0 GHz

•适用于50 MHz至26.5 GHz

•插入损耗更低/隔离度更高

•全单片玻璃封装芯片

•在+25°C时，CW功率处理高达+33 dBm

•符合RoHS标准

应用程序

•航空航天与国防

•ISM
