MAAL-011129 MACOM三级低噪声放大器的简述及特征

2025/8/29 14:32:07
浏览次数: 3

MAAL-011129是一款易于使用的三级低噪声放大器，具有高增益和宽带50Ω匹配。它的设计工作频率为18至31.5 GHz，采用无铅2x2 mm 8引脚PDFN塑料封装。MAAL-011129具有集成有源偏置电路和偏置三通，允许直接连接到VDD，而无需外部扼流圈或直流块。偏置电流由简单的外部电阻器RB设置，因此用户可以定制功耗。当VBIAS=0 V时，设备可以置于断电模式。MAAL-011129提供了一种表面安装、易于使用、低噪声的放大器解决方案，非常适合VSAT、点对点和24 GHz ISM等各种接收器应用。

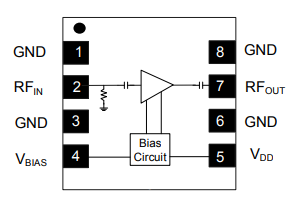

MAAL-011129 MACOM三级低噪声放大器的简述及特征

特征

噪声系数：2.5 dB@24 GHz

高增益：24 GHz时为23 dB

50 Ω 输入和输出匹配

单电压偏置：3 V至5 V范围

集成有源偏置电路

电流可在1mA-80mA范围内调节

无铅2毫米8导联PDFN封装

无卤素“绿色”模塑料

符合RoHS标准
