MASW-011120 PIN二极管T/R开关的简述及特征

2025/9/1 14:08:34
浏览次数: 3

MASW-011120是一款SPDT高功率、宽带、高线性、PIN二极管T/R开关，适用于0.03-6.0 GHz的高功率应用。该设备采用行业标准无铅5mm HQFN塑料封装。该器件采用低损耗、高隔离开关二极管工艺制造的PIN二极管管芯。MASW-011120可用于任何需要低损耗、高隔离和高功率处理SPDT的应用。

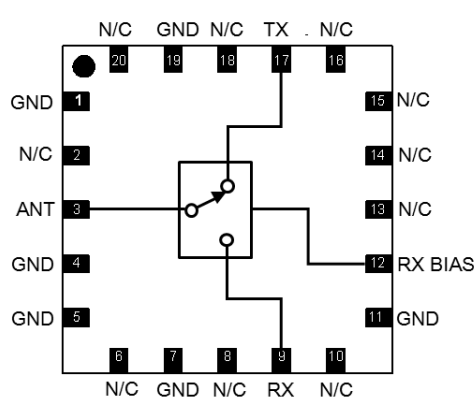

MASW-011120 PIN二极管T/R开关的简述及特征

特征

·宽带性能

·无铅5毫米20导联HQFN封装

·符合RoHS标准

·专为高功率TDD-LTE应用而设计

·2.7 GHz时的功率处理：200 W CW@+85ºC

·2.7 GHz时的高隔离度：RX=44 dB

·2.7 GHz时的低损耗：TX=0.25 dB RX=0.35 dB
