MASW-000834-13560T PIN二极管T/R开关的简述及特征

2025/9/1 14:12:42
浏览次数: 2

MASW-000834-13560T是一款SPDT宽带、高线性、共阳极、PIN二极管T/R开关，适用于0.05-6.0 GHz应用，包括WiMAX和WiFi。该设备采用工业标准4mm PQFN塑料包装。该器件采用MACOM的专利硅玻璃HMIC™工艺制造的PIN二极管管芯。该芯片具有两个嵌入低损耗、低色散玻璃中的硅基座。二极管形成在每个基座的顶部。

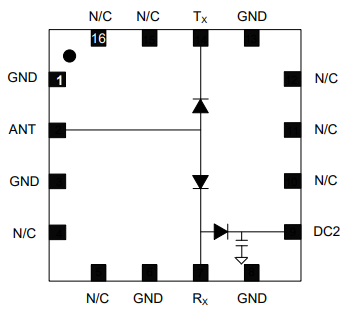

MASW-000834-13560T PIN二极管T/R开关的简述及特征

顶侧完全被氮化硅封装，并具有额外的聚合物钝化层。这些聚合物保护涂层可防止搬运和组装过程中的损坏和污染。这款紧凑的4mm PQFN封装SPDT开关具有0.05-6.0 GHz的宽带性能，在TX和RX状态下都具有出色的隔离损耗比。PIN二极管在2010 MHz下提供50 W的典型C.W.功率处理和65 dBm的IIP3，以获得最大的开关性能。

特征

·卓越的宽带性能，0.05-6.0 GHz

·适用于超高功率TD-SCDMA和WiMAX应用

·高Tx RF输入峰值功率>1000 W

·高TX射频输入功率=50 W C.W.@2010MHz

·高隔离度：Rx=36dB@3.5 GHz，20mA/5V

·高隔离度：Rx=44dB@2010 MHz，20mA/5V

·低损耗：TX=0.38 dB@3.5 GHz，5V/20mA

·低损耗：TX=0.33 dB@2010 MHz，5V/20mA

·表面贴装4mm PQFN封装，符合RoHS*标准
