MASW-007921 MMIC SPDT开关芯片的简述及特征

2025/9/1 14:21:40
浏览次数: 3

MACOM的MASW-007921是一款宽带GaAs pHEMT MMIC SPDT开关，采用无铅2毫米8引脚PDFN封装。MASW-007921非常适合需要非常小尺寸和高线性度的应用。典型应用包括WiMAX、WLAN、Mesh网络、固定无线接入和其他更高功率系统。该开关具有非常高的初始压缩点，非常适合OFDM等具有较大峰值平均功率电平的复杂调制。

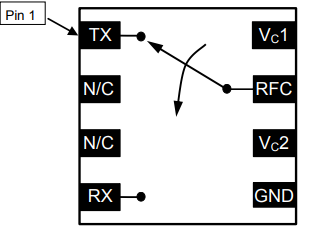

MASW-007921 MMIC SPDT开关芯片的简述及特征

MASW-007921是使用0.5微米栅极长度的GaAs pHEMT工艺制造的。该工艺具有完全钝化的性能和可靠性。

特征

非常适合高功率SPDT交换机应用，包括WiMAX、WLAN、Mesh网络和固定无线接入

宽带性能：DC-7.0 GHz

低插入损耗：

0.65 dB@3.5 GHz，RFC到TX

0.70 dB@3.5 GHz，RCF至RX

高P0.1dB压缩：

40 dBm@3V，3.5 GHz，RFC到TX

快速沉降以满足低闸门滞后要求

无铅2毫米8导联PDFN封装

100% 铜表面镀锡

无卤素“绿色”模塑料

符合RoHS*标准，兼容260°C回流

不对称设计，优化性能
