MASW-010647单片端接硅PIN二极管SPDT开关的简述

2025/9/1 14:27:45
浏览次数: 2

MASW-010647是一款单片端接硅PIN二极管SPDT开关，专为X波段高功率、高性能应用而设计。该开关在8.0-10.5 GHz频带上处理大于20W的CW功率。该器件是一种创新的解决方案，具有0.8 dB的低插入损耗和37 dB的高隔离性能。MASW-010647集成了偏置网络，以简化偏置应用和开关控制。该器件还使用MACOM的专利HMIC™工艺制造，该工艺允许将硅基座集成在低损耗、低色散玻璃中，硅基座嵌入串联和分流二极管。这种非常小的芯片规模解决方案通过更小的尺寸、更少的组件数量以及更高的产量和可重复性使客户受益。该器件集成了偏置网络，并提供了+/-5V操作的简化偏置。

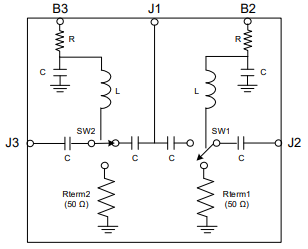

MASW-010647单片端接硅PIN二极管SPDT开关的简述

特征

•低插入损耗

•高隔离度

•低寄生电容和电感

•全单片芯片，集成偏置网络

•玻璃封装结构

•+85°C时大于20 W的CW功率处理

•氮化硅钝化

•聚合物防刮保护

•符合RoHS标准

应用

•航空航天与国防
