AD844S高速单片运算放大器的简述及特征

2025/9/3 14:48:15
浏览次数: 1

AD844是一款高速单片运算放大器，采用ADI公司的结隔离互补双极（CB）工艺制造。它结合了高带宽和非常快的大信号响应以及出色的直流性能。虽然针对电流到电压应用和作为反相模式放大器进行了优化，但它也适用于许多非反相应用。

AD844可以用来代替传统的运算放大器，但其电流反馈架构可以带来更好的交流性能、高线性度和异常干净的脉冲响应。

这种运算放大器提供的闭环带宽主要由反馈电阻器决定，几乎与闭环增益无关。AD844不受传统运算放大器和其他电流反馈运算放大器固有的转换速率限制。对于一个完整的20V输出步长，峰值输出变化率可以超过2000V/µs。稳定时间通常为100ns至0.1%，基本上与增益无关。AD844可以以低失真将50欧姆负载驱动到±2.5 V，并具有80 mA的短路保护。

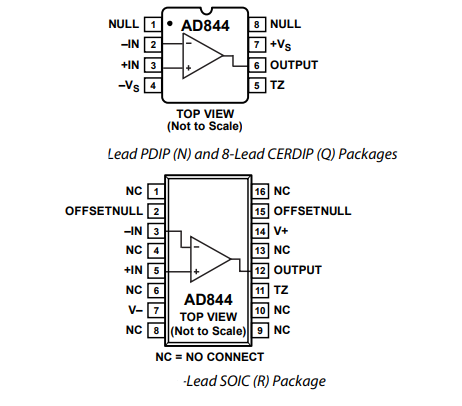

AD844S高速单片运算放大器的简述及特征

特征

•宽带：增益为-1时为60 MHz

•宽带：增益为-10时为33 MHz

•非常高的输出转换率

•典型20 MHz全功率带宽，20 V p-p，RL=500Ω

•快速沉降

•差分增益误差：4.4 MHz时为0.03%

•差分相位误差：4.4 MHz时为0.158

•低静态电流：典型值为6.5 mA
