FOD785光电晶体管光耦合器的简述及特征

2025/9/3 15:03:44

浏览次数: 3

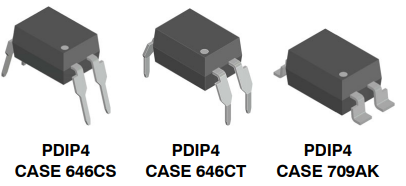

FOD785系列是光电晶体管光耦合器的通用系列。它以各种CTR箱的形式提供，以满足大多数应用的需求。它由一个砷化镓红外发射二极管组成，在紧凑的4针双列直插式封装中驱动硅光电晶体管。

特征

电流传输比（CTR）的广泛选择：

FOD785:50-600%

FOD785A:80-160%

FOD785B:130–260%

FOD785C:200–400%

FOD785D:300-600%

•安全和监管批准：

♦ UL1577，5000真空1分钟

♦ DIN EN/IIEC60747-5-5850 V峰值工作绝缘电压

应用

•数字逻辑输入

•微处理器输入

•电源监控器

•双绞线接收器

•电话线接收器
