了解ADRF5045通用单刀四掷 (SP4T) 开关的引脚配置
2025/9/4 14:35:11
浏览次数:
34
ADRF5045 是一款利用硅工艺制造的通用单刀四掷 (SP4T) 开关。它采用 24 端子岸面栅格阵列 (LGA) 封装，在 9 kHz 至 30 GHz 频率范围内具有隔离程度高、插入损耗低等特点。

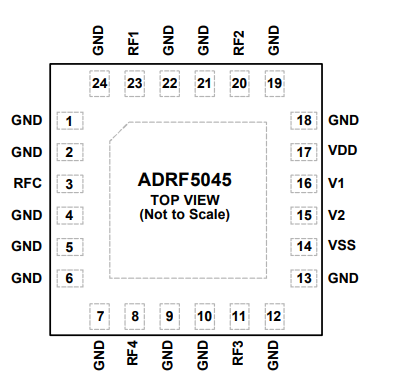

引脚配置表
| 1、2、4至7、9、10、12、13、18、19、21、22、24 | GND | 接地。这些引脚必须连接到PCB的射频/直流地。 |
| 3 | RFC | 射频公共端口。此引脚为直流耦合，且匹配50Ω。如果射频线路电位不等于0V直流，则需要一个隔直电容。 |
| 8 | RF4 | RF4端口。此引脚为直流耦合，且匹配50Ω。如果射频线路电位不等于0V直流，则需要一个隔直电容。 |
| 11 | RF3 | RF3端口。此引脚为直流耦合，且匹配50Ω。如果射频线路电位不等于0V直流，则需要一个隔直电容。 |
| 14 | VSS | 负电源电压。 |
| 15 | V2 | 控制输入2。参见表5的控制电压真值表。 |
| 16 | V1 | 控制输入1。参见表5的控制电压真值表。 |
| 17 | VDD | 正电源电压。 |
| 20 | RF2 | RF2端口。此引脚为直流耦合，且匹配50Ω。如果射频线路电位不等于0V直流，则需要一个隔直电容。 |
| 23 | RF1 | RF1端口。此引脚为直流耦合，且匹配50Ω。如果射频线路电位不等于0V直流，则需要一个隔直电容。 |
| EPAD | 裸露焊盘。裸露焊盘必须连接到PCB的射频/直流地。 |
