BFCN-1525+带通滤波器的简述及特征

2025/9/5 14:21:11

浏览次数: 2

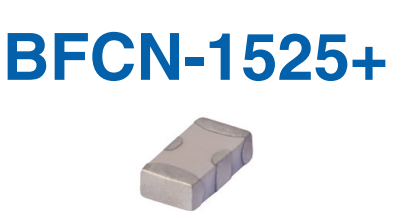

BFCN-1525+LTCC带通滤波器由12层构成，以实现微型尺寸和高性能重复性。环绕式端子可最大限度地减少寄生效应引起的性能变化。这些单元覆盖1525 MHz±45 MHz，具有低插入损耗和良好的抑制性能。

特征

•体积小

•温度稳定

•密封

•LTCC结构

应用

•谐波抑制

•发射器/接收器
